东风天龙钩臂垃圾车、车厢可卸式垃圾车、钩臂垃圾车产品特点及参数:
总质量(kg) | 25000 | 整备质量(kg) | 11400 | ||
额定质量(kg) | 13405,13470 | 底盘型号 | DFL1250A13 | ||
轴荷 | 7000/18000(二轴组) | 驾驶室准乘人数 | 3,2 | ||
接近角/离去角(°) | 18/12 | 前悬/后悬 | 1480/1220 | ||
外形尺寸(mm) | 8400X2500X3240 | 货厢尺寸(mm) | XX | ||
轴数 | 3 | 高车速 | 90 | ||
轮胎规格 | 11.00R20 16PR, | 轮胎数 | 10 | ||
前轮距 | 2040 | 后轮距 | 1860/1860 | ||
轴距 | 4350+1350, | 弹簧片数 | 8/9,8/10,9/10 | ||
排放标准 | GB3847-2005,GB17691-2005国Ⅴ | 燃料种类 | 柴油 | ||
发动机型号 | 发动机生产企业 | 发动机排量 | 发动机功率 | ||
ISD245 500 | 东风康明斯发动机有限公司 | 6700 | 180 | ||
其它 | 随底盘选装驾驶室,仅选用轴距为4350+1350mm的底盘;侧,后下部防护装置材料为Q235,与车辆的连接方式为焊接连接,后防护装置的断面尺寸是120X60mm,其离地高度为450mm.ABS生产厂家:东科克诺尔商用车制动系统(十堰)有限公司,型号:3631010-C2000.安装具有卫星定位功能的行驶记录仪.发动机与油耗申报值的对应关系为:ISD245 50/37.5L/100km,SD270 50/37.5L/100km. | ||||
配置 | 底盘配置:东风天龙后双桥钩臂车,轴距:4350+1350,康明斯245马力国五发动机,11.00R20 16PR钢丝胎,法士特9档变速箱,空调,ABS,300双层大梁。 上装配置:拉臂为OVO20-25T伸缩套臂,国产知名品牌液压双缸(缸径?160)﹑四联电气控制多路阀﹑海沃高压泵,标配滚筒后支腿,遥控+手动操作,预留垃圾箱液压快接头接口,配15-20立方散装多功能散装垃圾箱垃圾箱(液压翼展上盖﹑液压锁紧密封后门)或15-18立方联体压缩箱(移动垃圾站)。 | ||||
联系人 | 郭经理 | 邮箱 | 1248163419@qq.com | ||
联系电话 | 13774133300 | 传真 | 0722-3565899 |
详细参数
拉臂为OVO20-25T伸缩套臂,国产知名品牌液压双缸(缸径?160)﹑四联电气控制多路阀﹑海沃高压泵,标配滚筒后支腿,遥控+手动操作,预留垃圾箱液压快接头接口,配15-20立方散装多功能散装垃圾箱垃圾箱(液压翼展上盖﹑液压锁紧密封后门)或15-18立方联体压缩箱(移动垃圾站)。
底盘型号 | DFL1250A13 |
发动机型号 | ISDe245 50 |
燃油类型及排放阶段 | 柴油,国V |
发动机功率(kw) | 180(康明斯245马力) |
勾臂架型号: | OVO25-5450(25T) |
高车速(km/h) | 90 |
轴 距mm | 4350+1300 |
整车长(㎜) | 840 |
整车宽(㎜) | 2500 |
整车高(㎜) | 3240 |
总质量(kg) | 25000 |
整备质量(kg) | 11400 |
额定载质量(kg) | 13405,13470 |
钢板弹簧数 | 8/9 |
轮胎规格 | 11.00R20 |
接近角/离去角(°) | 18/12 |
勾臂架举升能力(kg) | 25T |
钩心高度 (mm): | 1570 |
导入宽度 | 1067 |
钩厢时间(s) | ≤60 |
车厢举升时间(s) | ≤60 |
车厢降落时间(s) | ≤60 |
车厢大举升角(°) | 51 |
适配箱体长度mm | 4800-6200 |

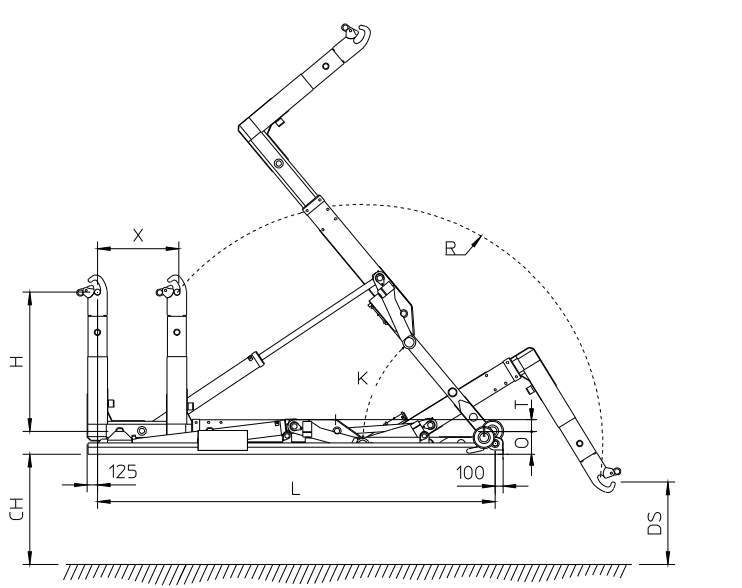

拉臂上装技术参数:
H(mm)=1570
X(mm)=1000--1200
L(mm)=5350--5550
O(mm)=280
K(°)=51--53
R(mm)=2350--2500
T(mm)=130

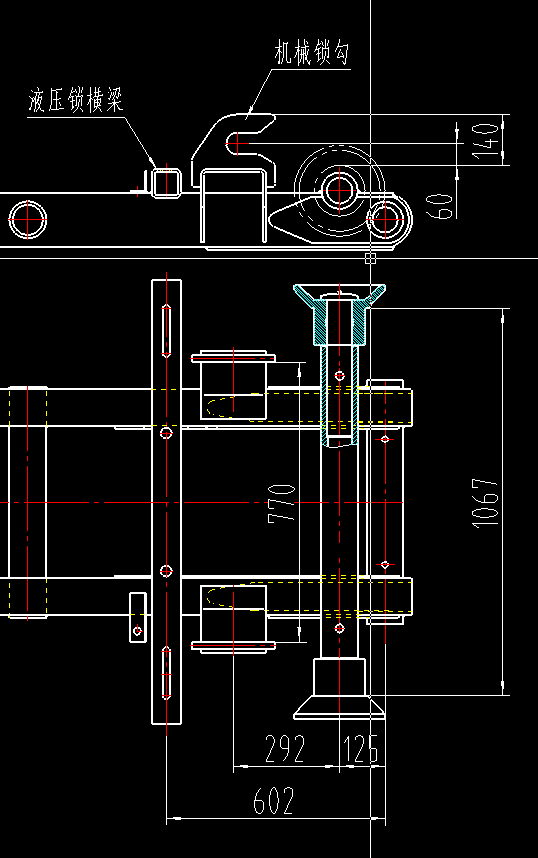

导入宽度(D)(mm):1067 车架宽度(mm):860 总长度(mm):6010
产品介绍:
拉臂车可一车配置多个垃圾箱,转运效率高,环境污染少,是城市环卫发展趋势,是国家大力推广的先进产品。
底盘采用东风DFL1250A11 (6*4 )拉臂专用底盘。
驾驶室为全浮式液压减震,气囊座椅,驾乘舒适;发动机为康明斯245 OR 270 PS,油耗低﹑动力强劲;变速箱为法士特大八档,故障少﹑性能优良;前后桥为东风德纳加强型,速度快﹑承载力强。
拉臂上装系我公司结合运用国内外先进技术倾力打造拥有自主知识产权﹑自主品牌(欧威沃OVO)的***产品,具有以下优特点:
1.控制系统:遥控+手动操作,快捷安全﹑专有技术﹑行业***;
2.液压系统:油缸﹑泵﹑阀系我公司特殊设计,国内知名工厂生产,匹配合理﹑性价比高;关键部位采用进口密封件,性能稳定﹑质量可靠;
3.安全保护:(1)主油缸特设内置双向卸荷阀,行程末端有效降低系统压力,保护整个液压系统及拉臂经久耐用;(2)升降系统配置平衡装置,空载或重载均可匀速运动,避免强烈冲击造成车辆或设备损坏;(3)液压系统及各分支油路均设置双向过载保护,根据各运动部位实际工作状况调整设置额定压力,有效避免系统超载或使用不当造成车辆非正常损坏;(4)液压系统均设置油路防爆锁止装置,防止因油管爆裂出现安全隐患,保证人员及车辆安全;(5)拉臂上装均设置液压和机械箱体锁紧装置,正确使用确保运输安全。
4.互锁保护:各动作关联互锁保护,防止误操作引起液压或机械故障,消除安全隐患,延长车辆使用寿命;
5.拉臂结构件系采用高强钢制造,局部特殊处理,承载力强﹑不易变形。
6.拉臂上装均经抛光除锈处理,多道工序上漆,确保外观及色泽符合要求;拉臂上装总成均经过专用台架试验及重负荷负载试验,确保品质!
感谢大家对欧威沃(OVO)拉臂的了解﹑信任与推广!

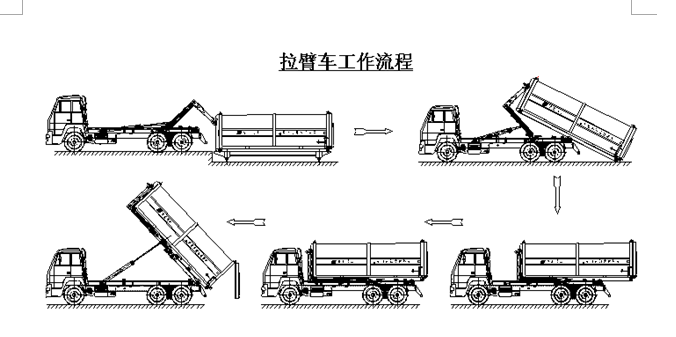

拉臂车(车厢可卸式垃圾车)工作流程
在前期熟悉使用过程中若有疑似故障或造成故障请及时联系销售商或我公司技术服务部,我们会及时给您解决问题并确保车辆处于正常运行状态!
拉臂车(车厢可卸式垃圾车)使用说明(注意事项),按拉臂车(车厢可卸式垃圾车)工作流程介绍:
初始使用前
请先阅读拉臂车控制箱上的使用注意事项!
请定期检查和加注各运动部位的润滑脂,保持润滑良好!
请按以下步骤操作车辆!
1.操作拉臂车(钩箱﹑卸箱﹑卸料)前应先观察路况(路面是否坚实﹑是否左右高低不平﹑是否处于坡道上﹑后方是否断崖……?),若是则避免操作或正确指挥操作;
2.观察拉臂车气压至正常 ,倒车接近垃圾箱5-3M前踩下离合踏板﹑摁下取力开关按钮﹑挂上低速区前进挡(1-4档速度逐渐加快,只能用低速区前进挡取力,后不重述),松开离合踏板,使拉臂油泵运转工作;
3.顺时针旋松(打开)遥控器上方红色急停按钮,先按住“松开”按钮(亦可点动)使液压锁完全松开后放开“松开”按钮,接着按住“缩臂”按钮(大笔接近完全缩回时亦可点动)至大臂完全缩回,再按住“举升/卸箱”按钮,这时大臂开始向后翻转,若想加快,可以挂低速区的高前进档后加加油门(转速升高速度变快),当大臂翻转接近垃圾箱钩心时松开油门,采用点动“举升/卸箱”按钮的方式使大臂钩开口完全对准垃圾箱钩心,松开按钮,这时改挂倒档使大臂钩缓缓完全进入垃圾箱钩心;
4.拉上手刹,注意使用离合器(后不重述),再挂上前进档,按下(亦可点动)“支腿”按钮,使滚筒支腿完全打开撑实;
5.按住“下降/钩箱”按钮,加加油可较快将垃圾箱钩起,注意看住垃圾箱下导轨与拉臂后面导轮是否对正,若未对正请松开“下降/钩箱”按钮后将车辆缓缓前进使导轮将导轨正确导入拉臂,然后继续按住“下降/钩箱”按钮直至将垃圾箱完全钩(拉)上车,松开“下降/钩箱”按钮,按住“伸臂”按钮,使垃圾箱缓缓平移至前端后松开“伸臂”按钮,点动“锁紧”按钮,使箱体锁正确且牢牢锁住垃圾箱,后点动“收腿”按钮,使支腿完全收回;
6.踩下离合器,断开取力开关,选挂上合适前进档,将垃圾箱(物料)转运至卸料场,运输途中注意不要急开急停或高速转弯;
7.倒车至卸料场指定位置后,挂上空档,拉上手刹,下车将备用液压油管完全打开并将拉臂车的快接头对接住垃圾箱上的快接头(初始使用检查是否匹配),取力挂档后完全打开后支腿(方法同前述),接着点动“支腿”按钮,使垃圾箱后门完全开启;
8.按住“举升/卸箱”按钮,加加油,使箱体处于自卸状态后将垃圾(物料)完全卸尽;
9.按住“下降/钩箱”按钮直至箱体完全回位,再改按“收腿”按钮使支腿完全收回和后门完全关住并锁紧,拔下与箱体连接的快接头并在车上固定好(拔下快接头前请断开取力器,并将“支腿”“收腿”按钮反复点动几次,给油路减减压,否则快接头难以脱开);
10.将垃圾箱运回需放置的位置,按第“2”步重复操作即可卸箱,完成一个工作循环后按下(关闭)遥控器红色急停按钮并收好遥控器。
在实际操作中:
1.请注意观察以确保人员和车辆安全!
2.操作人员尽量在车上或作业半径外操控!
3.手动操作把手只是备用应急,以遥控为主,保证安全和便捷;
4.未熟练使用拉臂车前请保持低速匀速运行和请人观察配合直至能独立熟练使用!
5.非断档取力车辆运输时切记关闭取力器!
6.车辆运输时请关闭遥控器!
7.切忌运输过程中急开急停或高速转弯!
保修政策:
1、汽车的底盘部分由底盘生产厂家负责三包;
2、改装部分由我方三包,期限为壹年(易损件除外);
3、因使用、保管或保养不当造成的问题,由用户自行负责;
4、随车商品、配件、工具按底盘生产厂家提供清单交付;
5、在三包期内,对改装部分,若产生质量问题,接通知后48小时内派员到场解决。底盘部分由用户向底盘生产厂家联系处理,我司给予相应的协助。
