18立方联体压缩箱(移动垃圾站),OVO(欧威沃)产品特点及参数:
OVO(欧威沃)
18立方联体压缩箱(移动垃圾站)简介
移动压缩垃圾站有(6m3,8m3,10m3,12m3移动压缩垃圾箱配二桥钩臂垃圾车。15立方,18立方,20立方配三桥钩臂垃圾车。)移动垃圾站是垃圾收集﹑压缩处理﹑垃圾转运为一体的高档环卫设备,实现垃圾清运过程中“零中转”﹑“不落地”﹑“无污染”,可有效避免垃圾收集﹑转运过程中垃圾裸漏﹑飘洒﹑异味造成的二次污染。
移动垃圾箱是一个可移动的大容量垃圾箱,相对体积小,垃圾处理能量大,密封性强,是一种安全﹑高效﹑环保﹑节能产品,是城市环卫***。
对比固定垃圾站和专门垃圾清运车辆来说,移动垃圾站有以下优特点:
1.多箱配一车,循环使用运输,效率高,使用成本低;
2.结构紧凑,造型美观,占地面积小,无需专门站房,不需复杂的配套设施(只需380V﹑50Hz﹑接地保护的三相五相外接电源插口,输出功率不低于7.5KW,供污水排放的下水道﹑硬化平整的路面);
3.上料方式多样化:有料斗式自动上料系统﹑挂桶式自动上料系统,亦可选配其它特殊上料形式;
4.经济效益高,环境保护好:当垃圾从上料机构转入移动垃圾站后密闭运行,移动垃圾站的压实密度可达0.75-0.85t/m?,一次性垃圾收集量大,减少转运次数,有效降低运输成本;箱体设有污水收集系统,亦可将污水直接排入下水道,确保压缩运行过程和垃圾转运过程无污染,有效保护环境。
5.设备系统先进,自动化程度高,操作更人性化。移动垃圾站动力单元主要电气元件及液压系统采用国内外知名品牌,确保设备使用的可靠性;液压和电气系统专门设计了加热装置和自动散热装置,适应各种不同地区不同的季节,确保设备在各种恶劣环境能正常工作;同时,该设备使用了PLC自动循环控制系统,内部安装有多个不同功能的传感器,多处功能自锁互锁保护,能实现料斗上翻﹑进料﹑压缩﹑退回﹑料斗下翻的自动运行﹑若压缩工程中诸如有大型硬质异物的非正常使用时可能自动报警或停机,能在箱体垃圾压实时自动报警停机,有效减轻操作人员劳动强度,亦可避免失误操作对设备的破坏。当设备出现紧急意外时操作人员可摁下红色急停按钮实现紧急停机。
1.外形尺寸表
规格(有效容积) | 8 m?? | 10 m?? | 12 m?? | 15 m? | 18 m?? | 20 m?? | 22 m? | |
外形尺寸 | 长 | 4800 | 5150 | 5500 | 6000 | 6500 | 6850 | 7200 |
宽 | 2500 | |||||||
高 | 2550 |
2.转运配套﹑工作运行技术参数表
序号 | 名称 | 备注 | 单位 | 数据 |
1 | 钩心高度(H) | mm | 1575 | |
2 | 导入宽度(D) | mm | 1060 | |
3 | 通过高度(T) | 8-10m? | mm | 160 |
≥12m? | mm | 180 | ||
4 | 锁口宽度 | mm | 500 | |
5 | 箱体自重 | t | 4.5-6.5 | |
5 | 压缩循环时间 | s | ≤45 | |
6 | 压实密度 | t/m? | 0.75-0.85 | |
7 | 压缩力 | t | 35-40 | |
8 | 电源 | V | 380 | |
9 | 电机功率 | kw | 7.5 | |
10 | 控制方式 | PLC智能自动控制 |

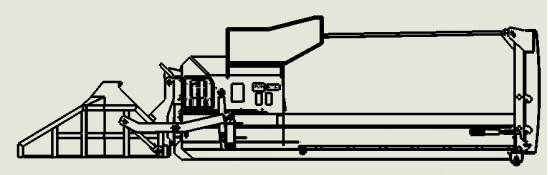

料斗上料结构示意图
主要组成单元:
1、翻料斗:垃圾的装填容器3-4 m?,可将翻料斗内的垃圾倾倒入压缩腔的机构;
2、压缩机头:由动力单元(PLC自动控制)、“W”型压缩头和装填腔组成,将料斗送入的松散垃圾压入垃圾箱内;
3、动力控制单元:动力及控制系统,驱动压缩头将垃圾压入箱体;
4、箱体:垃圾容器,集装压缩垃圾;
5、锁紧机构:采用液压连杆机构锁紧固定后门;
6、尾门:垃圾箱体后盖,密封箱体内垃圾或打开后倾卸垃圾。
工作原理
1、通过翻料斗的升降、翻转来实现垃圾的填装;
2、利用推缸油缸的往复运动驱动推出、缩回,实现压缩垃圾的功能。
注意事项
1、开机前的准备工作
1) 只允许经过专业操作培训合格的人员操作本设备;
2) 确保箱内、翻转架(料斗)下无人,并确保翻转架运动空间内
无障碍物;
3) 检查电源线是否有破损,若有破损,需在开机前修复,
或更换同规格型号的电缆线,否则将可能导致触电或
漏电事故的发生;
4) 检查电源连接器是否完整无破损。
保修政策:
1、汽车的底盘部分由底盘生产厂家负责三包;
2、改装部分由我方三包,期限为壹年(易损件除外);
3、因使用、保管或保养不当造成的问题,由用户自行负责;
4、随车商品、配件、工具按底盘生产厂家提供清单交付;
5、在三包期内,对改装部分,若产生质量问题,接通知后48小时内派员到场解决。底盘部分由用户向底盘生产厂家联系处理,我司给予相应的协助。
